Úvod » Hroty,sklíčidla a svěráky » Svěrák strojní otočný a sklopný 125

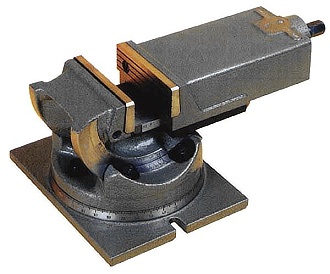

Svěrák strojní otočný a sklopný 125
Svěrák strojní otočný,naklápěcí ČSN24 3151 125
Kompletní specifikace
Popis:
Tělesa svěráků lze v podélné svislé rovině sklopit v jednom směru od polohového dorazu (z nulové polohy) nejvíce o 60°.
B = 125 mm
h = 40 mm
t = 220 mm
h1 = 171 mm
b = 200 mm
b1 = 90 mm
l max = 115 mm
l1 = 250 mm
l2 = 354 mm
s = 14 mm
Střed = 19
Fu - Upínací síla při dosažení Mkmax = 30000 N
Mkmax- Největší dovolený kroutící moment na šroubu = 75 Nm
Hmotnost = 32,0 kg
