Hrot ŠKODA otočný velký 60` a 90` Mk6

Upínací hrot otočný velký 60` a 90` Mk 6




Číslo produktu: 33196
Katalogové číslo: ČSN22 3319
Rozměr: Mk6
naše cena bez DPH : 36 139,3 Kč
naše cena s DPH (21 %):
43 728,6 Kč

do košíku:
  ks

Kompletní specifikace

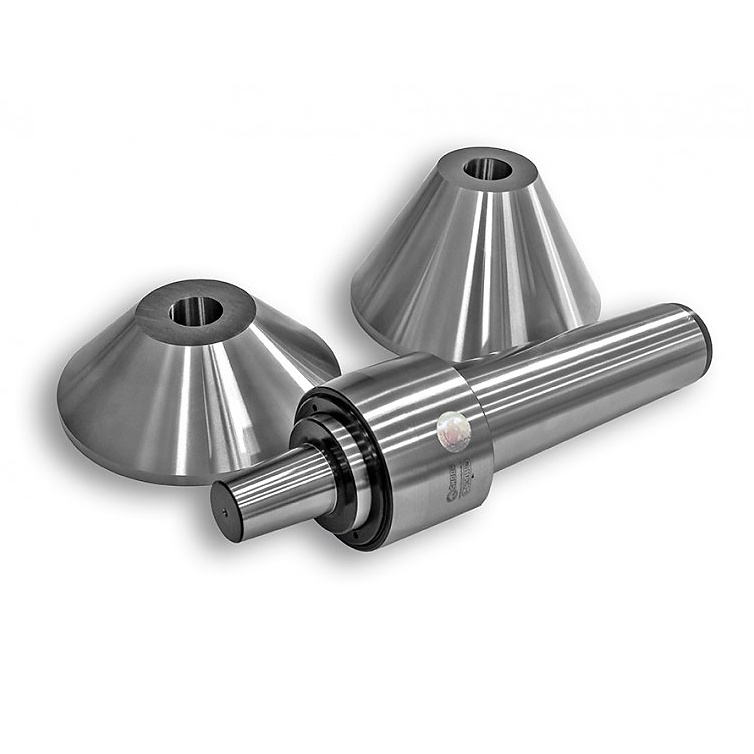

Otočný upínací hrot pro upínání velkých dutých předmětů s úhlem 60° a 90°.
Popis:
Otočná část ukončena kuželem 1:10 pro nasazení upínací vložky s vrcholovým úhlem 60° (U1) nebo 90° (U2).
Kuželová stopka MORSE ČSN 220420, DIN 228, ISO 296 bez upínacího závitu.
Příslušenství:
1 sada vyměnitelných vložek odpovídající Mk. Speciální provedení hrotů s požadovanými
vložkami s max. průměrem D dle tabulky nebo nerozebíratelné.

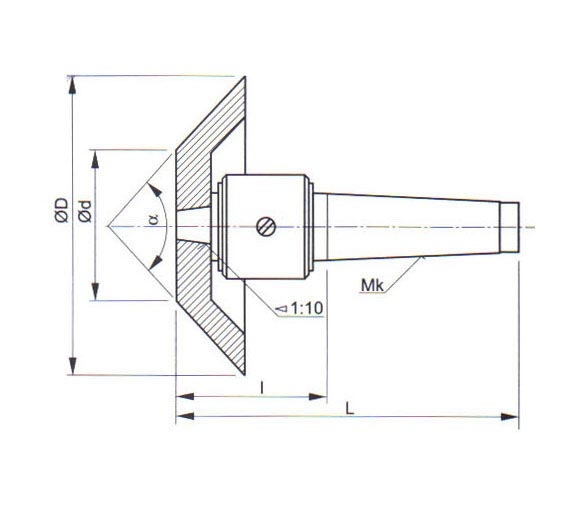

? = 60° a 90°
Ø d = 64 mm
L = 308 mm
l = 126 mm
Ø D = 170 mm
V - max. obvodové házení = 0,025 mm
Q - max- hmotnost obrobku = 4000 kg
Hmotnost = 23,5 kg
